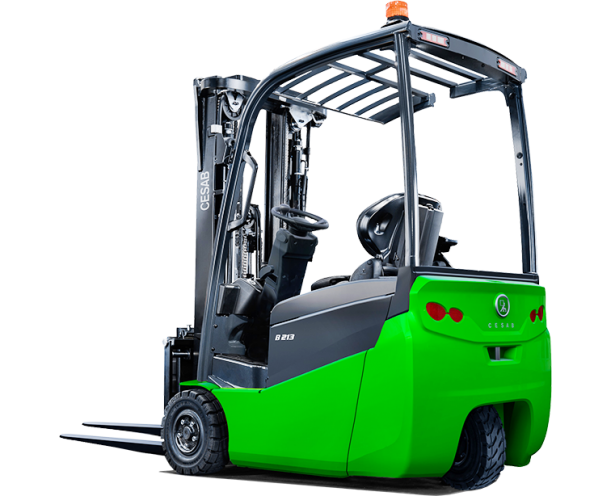

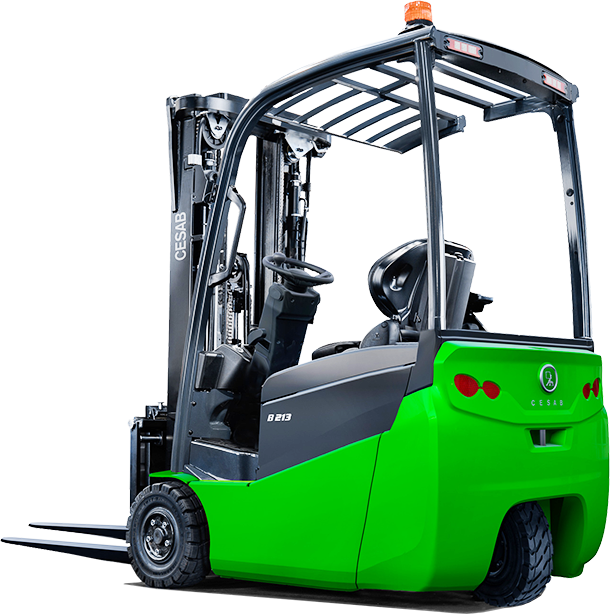

Elektroiekrāvējs
CESAB B200
_64x64_dae.png "New!"){kind=icon}
1000 - 1500 kg
Kravnesība
6470 mm
Celšanas augstums
Regeneratīvā bremzēšanas sistēma ilgākai darbības ilgumam
Aktīvā drošības sistēma ISD (Intelligent Safety Design)
IMD tehnoloģija uzlabotai redzamībai un izturībai
360° pilnīga redzamība
Kravas svara indikators ar pārslodzes brīdinājumu, automātisku izslēgšanu un slīpuma leņķa indikatoru
Lieliska veiktspēja kompaktos izmēros
Jaunā CESAB B200 3 riteņu elektriskā pretasvara šķūnīšu paceļamiekārta piedāvā ideālu kombināciju kompaktuma, manevrētspējas un veiktspējas. Ar celtspēju no 1000 līdz 1500 kg un pacelšanas augstumu līdz 6500 mm, CESAB B200 sērija nodrošina augstāku produktivitāti ierobežotās telpās.
Pilnībā jauns dizains
Ergonomiskā vadība un izcili redzamības risinājumi tiek nodrošināti ar CESAB IMD (Intelligent Mast Design) tehnoloģiju. Tas ne tikai paātrina iekraušanas un izkraušanas procesu, bet arī palielina drošību un samazina kravas bojājumu risku.
Komforts ir vienāds ar produktivitāti
Katrs vadības posteņa elements ir izstrādāts, domājot par operatoru. Sākot no zemās un dziļās piekļuves pakāpiena līdz pilnībā regulējamam vadības panelim.
- Viss darba vides dizains ir veidots, lai nodrošinātu operatoram optimālu ergonomiju un maksimālu komfortu.
- Kompaktajā CESAB B200 mēs neesam upurējuši operatora komfortu. Papildu vieta kājām un manevrēšanai, kā arī pazemināts instrumentu panelis nodrošina optimālu redzamību uz dakšām un kravu.
- Jaunais ērtais sēdeklis ir pilnībā regulējams ar plašiem sānu atbalstiem, kas nodrošina stabilu sēdēšanu pagriezienos. Muguras atbalsts palīdz operatoram saglabāt pareizu vadības pozīciju.
- Oranžā drošības josta ir aprīkota ar sensoru, kas pārbauda, vai josta ir nostiprināta. Lai iedarbinātu CESAB B200, operatoram ir jābūt sēžot ar piesprādzētu drošības jostu.
- Operatoriem ir iespēja izvēlēties starp trim dažādiem hidraulisko vadības veidiem, kas ir ideāli novietoti, lai vienkārši un ātri pārvietotu kravas. Standarta komplektācijā ietilpst mehāniskās sviras, kas montētas sēdekļa pusē, kā papildu iespējas pieejamas vai nu mini sviras, kas integrētas pilnībā regulējamā rokturī, vai dubultā džoistika.
Tehniskie raksturojumi
| Tehniskie raksturojumi | ||||||
|---|---|---|---|---|---|---|
| 1.1 | Ražotājs | CESAB | CESAB | CESAB | ||
| 1.2 | Modelis | B210-II | B213-II | B215-II | ||
| 1.3 | Piedziņas veids | Elektriskā | Elektriskā | Elektriskā | ||
| 1.4 | Vadības veids | Sēdošs operators | Sēdošs operators | Sēdošs operators | ||
| 1.5 | Celtspēja | Q | t | 1.0 | 1.25 | 1.5 |
| 1.6 | Kravas smaguma centrs | c | mm | 500 | 500 | 500 |
| 1.7 | Attālums starp kravu, dakšu muguru un priekšējo asi | x | mm | 330 | 330 | 330 |
| 1.8 | Asu attālums | y | mm | 984 | 1146 | 1146 |
| Svars | ||||||
| 2.1 | Iekrāvēja svars (ar akumulatoru) | kg | 2516 | 2774 | 2907 | |
| 2.2 | Ass slodze ar kravu (priekšējā/aizmugurējā) | kg | 2965 / 551 | 3396 / 628 | 3819 / 588 | |
| 2.3 | Ass slodze bez kravas (priekšējā/aizmugurējā) | kg | 1098 / 1418 | 1209 / 1565 | 1187 / 1720 | |
| Riteņi | ||||||
| 3.1 | Riepu tips | Superelastiskās | Superelastiskās | Superelastiskās | ||
| 3.2 | Priekšējo riepu izmēri | 18x7-8 | 18x7-8 | 18x7-8 | ||
| 3.3 | Aizmugurējo riepu izmēri | 18x7-8 | 18x7-8 | 18x7-8 | ||
| 3.4 | Riteņu skaits: priekšējie/aizmugurējie (x=vilkšanai) | 2/1x | 2/1x | 2/1x | ||
| 3.6 | Priekšējās ass platais sliegs | b10 | mm | 837 | 837 | 837 |
| 3.7 | Aizmugurējās ass platais sliegs | b11 | mm | - | - | - |
| Izmēri | ||||||
| 4.1 | Slīpuma leņķis: uz priekšu/atpakaļ | α/β | ° | 5/6 | 5/6 | 5/6 |
| 4.2 | Minimālais augstums | h1 | mm | 2140 | 2140 | 2140 |
| 4.3 | Brīvā pacēlāja augstums | h2 | mm | 80 | 80 | 80 |
| 4.4 | Pacelšanas gājiens | h3 | mm | 3270 | 3270 | 3270 |
| 4.5 | Pacelšanas augstums | h23 | mm | 3305 | 3305 | 3305 |
| 4.6 | Maksimālais augstums | h4 | mm | 3820 | 3820 | 3820 |
| 4.7 | Operatora aizsardzības augstums (kabīne) | h6 | mm | 2055 | 2055 | 2055 |
| 4.8 | Sēdekļa augstums | h7 | mm | 1032 | 1032 | 1032 |
| 4.9 | Ķēdes augstums | h10 | mm | 621 | 621 | 621 |
| 4.10 | Kopējais garums | l1 | mm | 2359 | 2521 | 2550 |
| 4.11 | Garums ar dakšu muguru | l2 | mm | 1559 | 1721 | 1750 |
| 4.12 | Kopējais platums | b1 | mm | 990 | 990 | 990 |
| 4.13 | Dakšu izmēri | s/e/l | mm | 35 / 100 / 800 | 35 / 100 / 800 | 35 / 100 / 800 |
| 4.14 | Dakšu turētāja plāksne DIN 15 173, klase/veids | A, B II-A | A, B II-A | A, B II-A | ||
| 4.15 | Dakšu turētāja plāksnes platums | b3 | mm | 920 | 920 | 920 |
| 4.16 | Brīvais augstums zem masta ar kravu | m1 | mm | 90 | 90 | 90 |
| 4.17 | Augstums no zemes līdz asu centram | m2 | mm | 91.5 | 91.5 | 91.5 |
| 4.18 | Noliktavas eja ar paleti 1000x1200 (dakšas 1200) | Ast | mm | 2888 | 3050 | 3079 |
| 4.19 | Noliktavas eja ar paleti 800x1200 (dakšas 800) | Ast | mm | 3010 | 3172 | 3201 |
| 4.20 | Pagrieziena rādiuss | Wa | mm | 1229 | 1391 | 1420 |
| 4.21 | Minimālais iekšējais pagrieziena rādiuss | b13 | mm | - | - | - |
| Veiktspēja | ||||||
| 5.1 | Braukšanas ātrums (ar/bez kravas) | km/h | 12.0 / 12.5 | 12.0 / 12.5 | 12.0 / 12.5 | |
| 5.2 | Pacelšanas ātrums (ar/bez kravas) | m/s | 0.34 / 0.52 | 0.32 / 0.52 | 0.31 / 0.52 | |
| 5.3 | Nolaišanas ātrums (ar/bez kravas) | m/s | 0.59 / 0.50 | 0.59 / 0.50 | 0.59 / 0.50 | |
| 5.4 | Vilces spēks āķī (ar/bez kravas) | N | 1470 / 1670 | 1420 / 1670 | 1370 / 1670 | |
| 5.5 | Maksimālais vilces spēks (ar/bez kravas) | N | 7400 / 7600 | 7300 / 7600 | 7300 / 7600 | |
| 5.6 | Pārvaramais slīpums (ar/bez kravas) | % | 8.0 / 12.0 | 7.0 / 11.0 | 6.0 / 11.0 | |
| 5.7 | Maksimālais pārvaramais slīpums (ar/bez kravas) | % | 17.0 / 25.0 | 16.0 / 25.0 | 16.0 / 25.0 | |
| 5.8 | Paātrinājuma laiks (ar/bez kravas) | s | 5.8 / 5.2 | 5.9 / 5.3 | 5.9 / 5.3 | |
| 5.9 | Servisa bremžu tips | hidrauliskās | hidrauliskās | hidrauliskās | ||
| Elektriskie motori | ||||||
| 6.1 | Vilces motors, S2 60 min | kW | 6.0 | 6.0 | 6.0 | |
| 6.2 | Pacelšanas motors, S3 15% | kW | 11.0 | 11.0 | 11.0 | |
| 6.3 | Akumulatora tips DIN 43531/35/36 A,B,C | NO | DIN 43535 A | DIN 43535 A | ||
| 6.4 | Akumulatora spriegums, nominālā kapacitāte K5 | V/Ah | 24 / 420-500 | 24 / 735-875 | 24 / 735-875 | |
| 6.5 | Akumulatora svars | kg | 372 | 600 | 600 | |
| 6.6 | Enerģijas patēriņš saskaņā ar EN16796:2016 | [kWh/h | 2.2 | 2.6 | 2.7 | |
| Citi parametri | ||||||
| 7.1 | Vilces vadības sistēma | MOSFET invertors | MOSFET invertors | MOSFET invertors | ||
| 7.2 | Darba spiediens iekārtām | bar | 130 / 160 | 130 / 160 | 130 / 160 | |
| 7.3 | Eļļas plūsma iekārtām | l/min | - | - | - | |
| 7.4 | Trokšņa līmenis operatora ausī saskaņā ar EN 12053 | dB(A) | 62.4 | 62.4 | 62.4 | |
Masta tipi un konfigurācijas
| B210 - B213 - B215 | Duplex VT - Standarta brīvā pacēlāja augstums | Duplex ALT / Duplex ALT IMD* | Triplex ALT / Triplex ALT IMD** | |||||||||||||||||
| h23 | Pacelšanas augstums | 3005 | 3305 | 3505 | 3705 | 4005 | 4505 | 5005 | 3005 | 3305 | 3505 | 3705 | 4005 | 4315 | 4705 | 5005 | 5505 | 6005 | 6505 | |
| h3 | Pacelšanas gājiens | 2907 | 3270 | 3470 | 3670 | 3970 | 4470 | 4970 | 2970 | 3270 | 3470 | 3670 | 3970 | 4280 | 4670 | 4970 | 5470 | 5970 | 6470 | |
| h1 | Minimālais augstums | 1990 | 2140 | 2240 | 2340 | 2490 | 2740 | 3090 | 1990 | 2140 | 2240 | 2340 | 2490 | 1975 | 2090 | 2190 | 2390 | 2540 | 2740 | |
| h4 | Maksimālais augstums1) | 3520 | 3820 | 4020 | 4220 | 4520 | 5020 | 5535 | 3520 | 3820 | 4020 | 4220 | 4520 | 4830 | 5220 | 5520 | 6020 | 6520 | 7020 | |
| Maksimālais augstums2) | 4090 | 4390 | 4590 | 4790 | 5090 | 5590 | 6090 | 4090 | 4390 | 4590 | 4790 | 5090 | 5400 | 5790 | 6090 | 6590 | 7090 | 7590 | ||
| h2 | Brīvā pacēlāja augstums | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 1445 | 1595 | 1695 | 1795 | 1945 | 1430 | 1545 | 1645 | 1845 | 1995 | 2195 | |
| Brīvā pacēlāja augstums | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 870 | 1020 | 1120 | 1220 | 1370 | 855 | 970 | 1070 | 1270 | 1420 | 1620 | ||
| α/β | Slīpuma leņķis: uz priekšu/atpakaļ | 5 / 6 | 5 / 6 | 5 / 6 | 5 / 6 | 5 / 6 | 5 / 6 | 5 / 6 | 5 / 6 | 5 / 6 | 5 / 6 | 5 / 6 | 5 / 6 | 5 / 6 | 5 / 6 | 5 / 6 | 5 / 4 | 5 / 4 | 5 / 4 | |
Gudrās stabilitātes dizains (ISD) – Maksimālā drošība standartā
Intelligent Stability Design nepārtraukti uzrauga dažādus iekrāvēja parametrus, ļaujot operatoram optimizēt veiktspēju, produktivitāti un drošību.
- Slīpuma leņķa kontrole uz priekšu. Ierobežo slīpuma leņķi uz priekšu atkarībā no kravas svara un pacelšanas augstuma.
- Automātiskā masta centrēšana. Poga slīpuma svirā ļauj operatoram viegli novietot mastu perfekti vertikālā pozīcijā.
- Automātiska ātruma samazināšana pagriezienos. Atkarībā no stūres leņķa, CESAB B200 automātiski samazina braukšanas ātrumu pagriezienos, nodrošinot maksimālu drošību.
- Slīpuma ātruma kontrole atpakaļ. Ierobežo slīpuma ātrumu atpakaļ atkarībā no pacelšanas augstuma.
- Pacelšanas bloķēšana ar atslēgu. Bloķē visas hidrauliskās funkcijas, kad atslēga ir izslēgšanas pozīcijā.
- Stūres sinhronizācija. Nodrošina, ka stūres rokturis vienmēr atrodas vienā pozīcijā un norāda precīzu vadošā riteņa stāvokli iedarbināšanas brīdī.
- Programmējama automātiskā izslēgšanas funkcija. Kad operators atstāj iekrāvēju, tas pēc iepriekš iestatīta laika perioda automātiski izslēgsies.

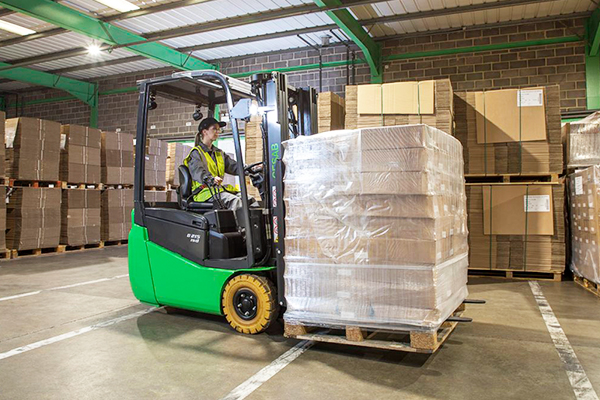

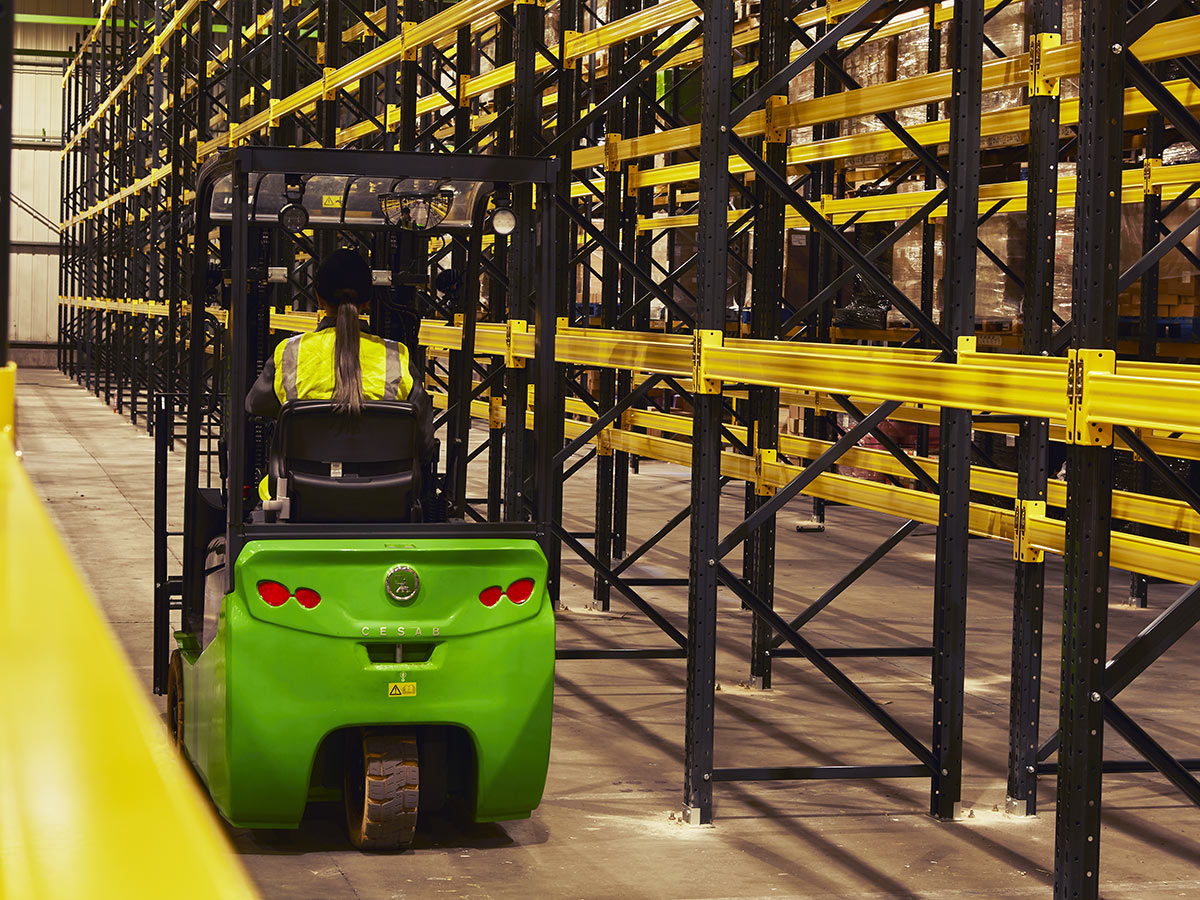

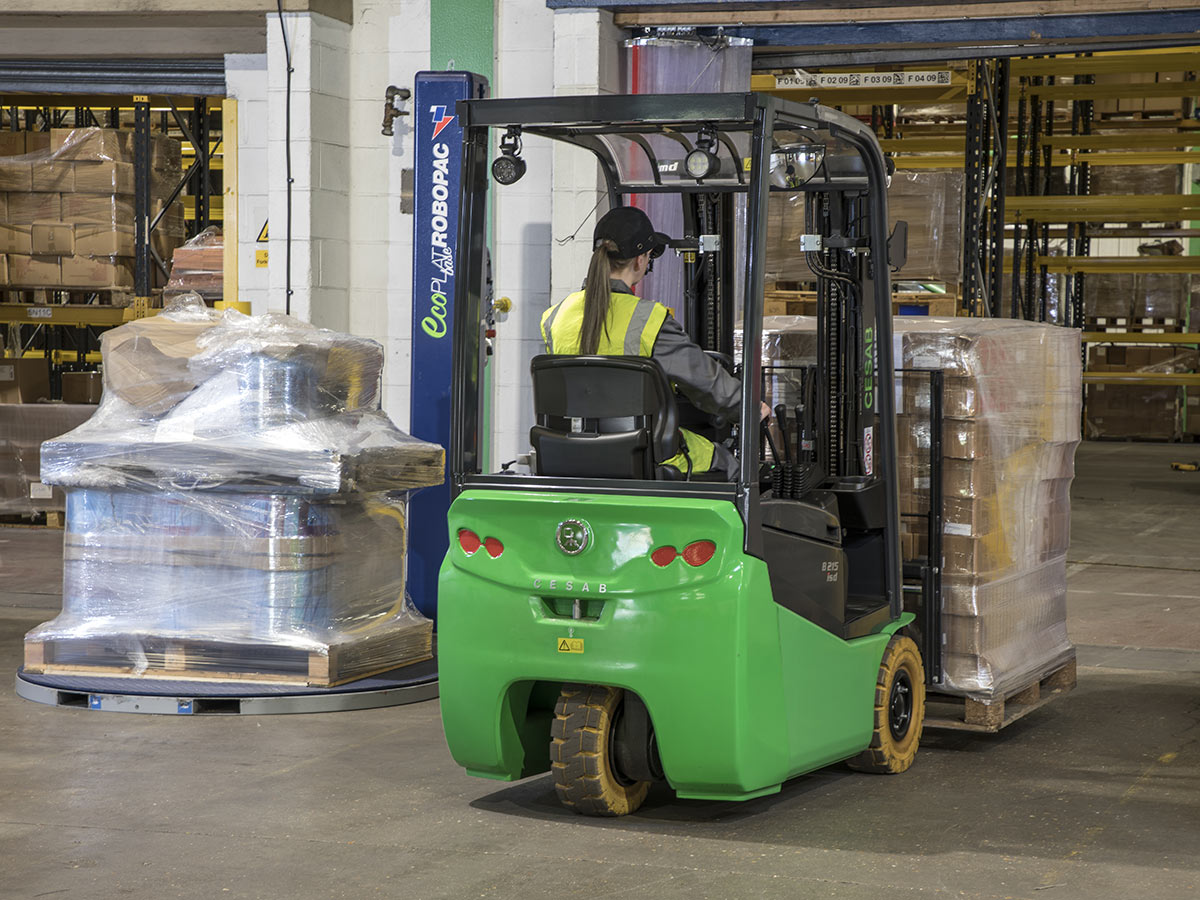

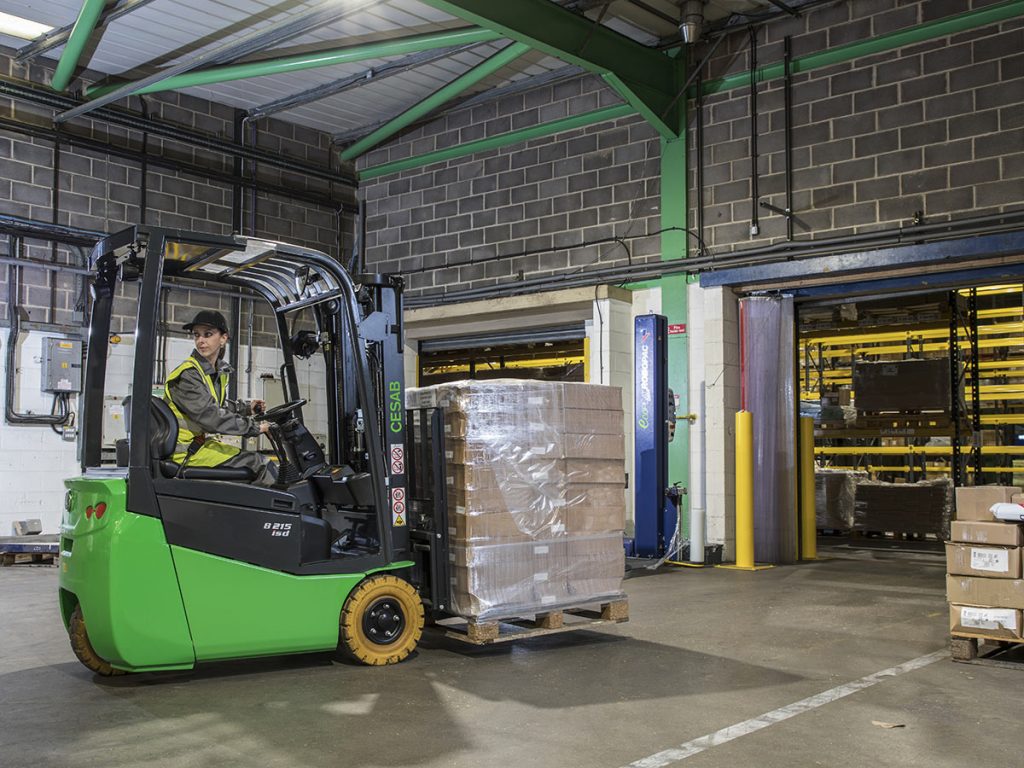

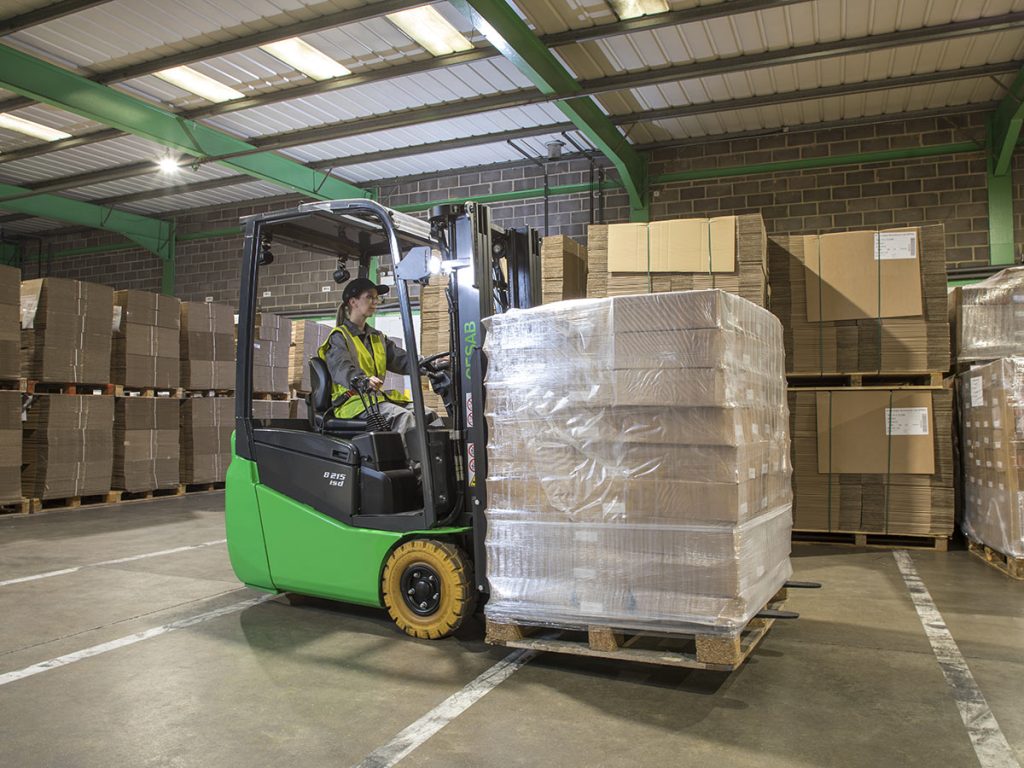

Attēli un video
MODEĻU PĀRSKATS
| Modelis | Kravnesība, kg | Celšanas augstums, mm | Kustības ātrums, km/h | AKB spriegums, V |
|---|---|---|---|---|
| B210 | 1000 | 6470 | 12 / 12,5 | 24 |
| B213 | 1250 | 6470 | 12 / 12,5 | 24 |
| B215 | 1500 | 6470 | 12 / 12,5 | 24 |
